电磁流量计(中国具有影响力的电磁流量计厂家之一)
卫生卡装型涡轮流量计

快装接头卡箍型卫生级涡轮流量计

  快装式(卡箍式)安装(拆卸)简单,利于维护,方便清洗。表体部分采用SUS316L材质;叶轮部分采用SUS329J1双相不锈钢材质,可通入蒸汽进行消毒处理
    涡轮流量计是测量液体流量最实用的仪表.它精度高,稳定性好,使用简单,它在所有的智能流量计中价格最底,因此广泛应用于各行业的流量计量。





涡轮流量计的结构与工作原理

3.1结构

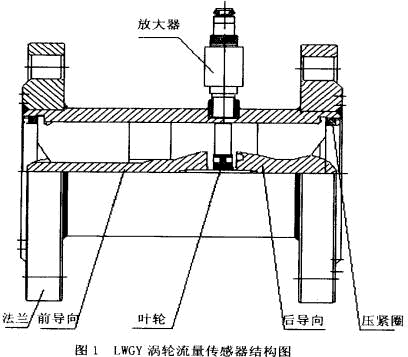

   传感器的结构如图1所示,它主要由壳体、前导向架、叶轮、后导向架、压紧圈和带放大器的磁电感应转换器等组成;

3.2工作原理

   当被测流体流经传感器时,传感器内的叶轮借助于流体的动能而产生旋转,叶轮即周期性地改变磁电感应系统中的磁电阻,使通过线圈的磁通量周期性地发生变化而产生电脉冲信号,经放大器放大后传送至相应的流量积算仪表,进行流量或总量的测量。

2、 外形尺寸及安装

4.1外形尺寸

1、公称通径DN4~25(公称压力PN6.3Mpa 见图2,表3)

公称通径 DN(mm) 尺寸
G I(mm) L(mm) 重量(kg)
2、4、6 G3/8" 11 50 0.5
10 G1/2" 16 60 0.6
15 G1" 18 72 1.0
25 G1 1/4 23 100 1.5








公称通径DN6~25(公称压力PN16、25Mpa 见图3,表4)



表4

         尺寸(mm)

公称通径

DN(mm)

L0 L D0 D M 重量(kg)
2、4、6 42 82 12 6 M18×1.5 0.8
10 55 97 16 10 M22×1.5 1.0
15 75 126 25 15 M33×2 1.5
25 100 155 32 25 M42×2 2.0

3、 公称通径DN40~300(见图4,表5)

   表5

         尺寸(mm)

公称通径

DN(mm)

D1 D2 d N L 重量(kg)
40 145 110 18 4 140 7
50 160 125 150 8
80 195 160 8 200 10
100 215 (230) 180 (190) 18 (22) 220 12 (13)
150 280 (300) 240 (250) 22 (26) 300 16 (17)
200 340 (360) 295 (310) 12
250 405 355 26
300 460 410

注:1.法兰连接尺寸JB/T81-1994或JB/T79-1994

2.公称通径DN40~80,在公称压力PN1.6Mpa和PN2.5Mpa时,法兰连接尺寸DN100~200中,带括号者为公称压力PN2.5Mpa的法兰尺寸。DN250,300公称压力PN1.6Mpa。

3.一般出厂产品配公称压力PN1.6Mpa的法兰。
